冷鏈物流是指溫濕度敏感性產品在生產、貯藏、運輸、銷售各個環節中，始終處于預先制定的低溫環境下，以保證物品質量，減少物流損耗的一項系統工程，一般 分為冷藏(凍)加工、冷藏(凍)存儲、冷藏(凍)運輸及配送、冷藏(凍)銷售四個部分，其中冷藏運輸及配送環節是目前冷鏈物流的薄弱環節。水果的運輸就屬 于冷鏈物流。
在水果的運輸過程中，溫度應該嚴格的控制在0℃~4℃)，濕度應嚴格控制在85~90%。若利用傳統溫濕度監測手段，只能監測端到端的節點溫濕度，但即使 節點測量溫濕度正常，并不能保證運輸過程中的溫濕度始終正常，而利用RFID技術，可以了解水果在運輸過程中是否發生了溫濕度變化以及可能由此引起的質量 變化。RFID還是具有大規模應用的成本優勢。
海仁微電子科技有限公司對此項需求推出了基于RFID +GPRS的水果冷鏈物流溫濕度監控系統。
通過先進的有源RFID技術和無線通訊技術進行結合，對產品的品質進行細致地、實時地管理。
一、工作原理
首先，溫濕度標簽會被加載到集裝箱或目標物品(箱)上，待裝運出發后，即持續記錄物品所處環境的溫濕度。一般有兩種應用模式，一種是在每個中間站點或目的 地一次性上傳溫濕度曲線，物流管理平臺整合所有上傳數據，分環節監控物品質量;另一種是在運輸車輛/船舶上設置GPRS實時傳輸設備，物流管理平臺能夠不 間斷對目標物品進行監測。這兩種模式的唯一區別在于，后一種即實時模式能夠起到搶救部分貴重物品的作用，而不僅僅是像前一種模式只能鑒定物品是否遭到損 壞。當然，有源標簽是標識某一個包裝箱(柜)的，同一個集裝箱內的不同包裝單位是可以通過安裝多個有源標簽進行監測的。
該監測設備也可以配置GPS模塊，通過GPS和GIS技術，監控中心可以對集裝箱車輛進行地理位置定位和調度。
如果溫濕度變化超出一個預先設定的范圍，比如20℃～30℃，系統將自動給出預警。如果曲線中間有一段記錄是明顯低于20℃，此時可以根據此一時間查詢相應的地點和外在環境，以便于探究相應的溫濕度變化原因。
在途車輛信息采集：RFID讀寫器通過無線方式讀取冷藏車廂內RFID電子溫濕度標簽，并通過數據線傳輸給GPS車載終端設備，同時GPS車載終端設備通過外置天線接收GPS定位衛星的定位信息。
在途車輛信息傳輸：GPS車載終端設備在獲得溫濕度信息和GPS定位信息通過GPRS無線網絡發送到通信數據中心。通信數據中心再通過APN專用隧道將加密數據經路由器發送到GPS通訊網關，最后傳輸到數據庫服務器。
二、方案特點：
RFID數據存儲量大，最大可以擴展至256KB的用戶空間;
可重復使用，使用成本低，不需人工干預，不需脫離物品;
通訊距離遠，與基站式閱讀器可在80 米大范圍通訊，與手持閱讀器也能保持30米的通訊距離;
內置高能鋰電池供電，并采用微功耗設計，使用壽命長(5年);
標簽體積小，方便安裝使用。
大流量：極高的防沖突性，采用多種防沖突方案，可支持200個以上標簽的同時讀取;
支持高速度移動讀取，標識卡的移動時速可達200公里/小時以上。
高可靠性，工作溫濕度-40℃~85℃，防水，防沖擊。
高抗干擾：對現場各種干擾源無特殊要求，安裝方便簡單。
全球開放的ISM微波頻段，無須申請和付費。
超低功耗：對人體更安全、更健康。
可以快捷把握生鮮度管理中最重要的運輸途中的溫濕度狀況。
促進流通過程中的生鮮度管理的改善(改善出貨方法、選定物流路線)。
如有需要，可擴展為由企業或聯盟建立覆蓋全冷鏈流程的冷鏈監測中心數據平臺。
可以向消費者宣傳生鮮食品的安全性，樹立品牌形象。向消費者提供“放心”服務，樹立品牌形象;提供溫濕度數據記錄，提升核心競爭力，滿足較高層次的“綠色食品消費”需求。溫濕度指標可動態設定，方便使用。
三、系統構成
方案用到的公司的產品：
公司RW-T600電子標簽
由公司生產的2.4G遠距離RW-T600溫度傳感電子標簽。公司RW-T600電阻溫度系數大，感應靈敏，電阻率高，元件尺寸小， 電阻值隨溫度變化而變化基本呈線性關系，在測溫范圍內，物理、化學性能穩定，長期復現性好，測量精度高，有效識別距離可達0-80m。溫度傳感電子標簽除 識別與定位的功能外，還可通過感溫裝置獲取實時溫度數據。并將被監測的物體溫度數據通過電子標簽傳遞給監控管理系統，從而實現對監控過程中溫度預警。該產 品的領先技術、全工業性設計和出眾特點使得其在冷鏈、醫療、倉庫管理、電力故障檢測等需地方提供了一種全新的檢測理念，有效識別距離為80米，廣泛應用于 各種領域。
公司跟蹤定位器RW-R102
RW-R102車載跟蹤器是GSM與GPS技術的完美結合。精密的尺寸和簡潔的外觀，及頂級的工藝。是通訊產品和GPS跟蹤器結合的典型設計。它是 一種靈巧尺寸、高精確度的遠程定位設備。在GPS衛星的基礎上，在動態的條件下提供給您精確無誤的位置信息。個人遠程定位裝置發射經、緯度坐標到授權手 機。您可以利用這些特征來保護和尋找老人和小孩。而且，您可以使用他作為安全目的及其它目的諸如需要遠程定位來保護財產安全和動物跟蹤

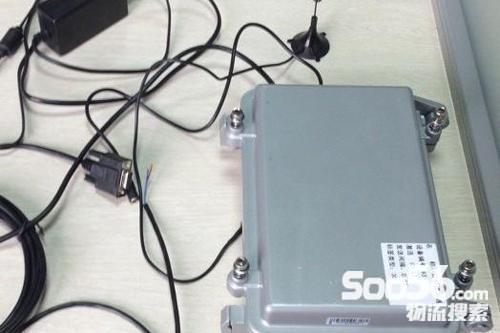

公司RW-R801讀寫器
由公司生產的RW-R801，讀寫器性能穩定、工作可靠，信號傳輸能力強，有效識別距離可達120m，使用壽命長達30年，它的領先的技術、全工業設計以及出眾的性價比，使其具有優秀的競爭優勢。主要功能優勢是防雷、防沖擊，滿足工業環境要求。
四、系統功能
RFID功能。支持RFID設備在物流過程中的應用，包括車門開閉報警、車內溫濕度監控等。
GPS/GIS監控。通過GPS、GPRS和GIS的集成，對運輸車輛進行實時監控。
業務流程同步。應用工作流管理理念，實現內部業務流程的高度協同。
低溫設備管理。支持對低溫設備的日常管理和維護。
溫濕度濕度監控。實時監控物流過程中影響貨物品質的濕度和溫濕度，并設置預警機制。
快速入庫功能。為特殊貨物提供快速入庫功能。
提示及事件管理。為系統使用者提供提示及事件管理功能。
車隊優化。提升對運輸車隊的管理和控制。
運輸計劃執行管理。全過程的管理運輸計劃的執行情況。
決策支持。應用統計分析方法，實現對企業經營決策的支持。 |
