(四)、庫內電機運轉負荷Q4

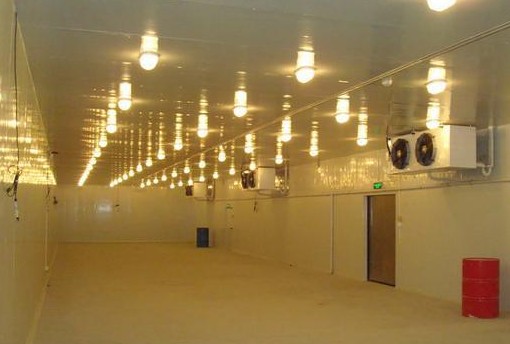

本冷庫蒸發器采用吊頂風機降溫，預計高溫庫風機電機總功率為30KW，低溫庫風機電機總功率為8KW。
Q4g=30000 W
Q4d=8000 W
(五)、操作冷負荷Q5
高溫庫：
Q5g=Q5a+Q5b+Q5c=QdAd+1/3.6×n×nk×V(hw-hn)Mρ/24
+3/24×NrQr
=1335×2.3+1/3.6×3×2×4345×(84.992-7.494) ×0.5×1.293/24
+3/24×10×279
=18536.97 W
低溫庫:
Q5d= Q5a+Q5b+Q5c=QdAd+1/3.6×n×nk×V(hw-hn)Mρ/24
+3/24×NrQr
=440×2.3+1/3.6×1×1×1540×(84.992+18.287) ×0.5×1.359/24
+3/24×3×395
=2410.97 W
式中：Q5a為照 熱負荷 W. Q5b為開門引起的熱負荷 W.
Q5c為操作人員熱負荷 W.
Qd為每平米地坪照明熱流量 W.
Ad為地坪面積，m²。
N為門樘數，
Nk為每日開門換氣次數。
V為冷間凈容積 M³。
Hw、hn為空氣在室外和室內比焓。Kj/Kg
M為空氣幕修正系數，本案取0.5.
ρ為冷間空氣密度，Kg/ M³
Nr為操作人員數量，
Qr為每個操作人員的熱流量。高溫庫取279W。低溫庫取395W
三、冷卻設備負荷和機械負荷計算
1、冷卻設備負荷Qs=Q1+PQ2+Q3+Q4+Q5
式中P為貨物熱流量系數，對貨物不經冷卻直接進庫的冷藏間取1.3。凍結物冷藏間取1。
2、機械負荷計算
Qj=(n1Q1+n2Q2+n3Q3+n4Q4+n5Q5)R
式中：n1......n5為修正系數。R 為制冷裝置和管道冷耗補償系數，間接冷卻系統取1.12.
冷卻設備負荷匯總：
高溫庫冷卻設備負荷：Qs=Q1+PQ2+Q3+Q4+Q5
=5653+1.3×65060+18449.76+30000+18536.97=137699.73 W.
低溫庫冷卻設備負荷：Qs=Q1+PQ2+Q3+Q4+Q5
=3176.1+42341.5+8000+2410.97=55928.57 W
機械負荷匯總：
高溫庫機械負荷：Qj=(n1Q1+n2Q2+n3Q3+n4Q4+n5Q5)R
=（5635+65060+18449.76+30000+18536.97）1.12
=154203 W
低溫庫機械負荷：Qj=(n1Q1+n2Q2+n3Q3+n4Q4+n5Q5)R
=（3176.1+42341.5+8000+2410.97）1.12
=62640 W
四、機組與冷卻設備選型計算
1、冷風機選型計算
高溫庫風機傳熱面積：
A=Qs/K△ t=137699/（23×5）=1197 m²
選用佳鋒DL100冷風機12臺。
低溫庫風機傳熱面積：
A=Qs/K△ t=55928.57/（12.8×7）=624.2 m²
選用佳鋒DD120冷風機6臺。
2、制冷壓縮機選型
A:高溫庫壓縮機選型
按每天降溫18小時計算，機械負荷為154.2×24/18=205.6 KW
查壓縮機選型手冊，選用開利06EM175(25HP)中溫機組3臺。
總制冷量：69.46*3=208.38 KW, 總功率消耗17.44*3=52.32 KW。
選用比澤爾4N-25.2(25HP)4臺，總制冷量52.8*4=211 KW,
總功率12.19*4=48.76 KW。
假設壓縮機耗功全部轉換為冷凝熱，則冷卻塔散量為260KW，設冷卻塔進出水溫差為5度，水的比熱為1.163W/( Kg.℃)，每噸水散熱量為1.163*5=5.8KW，水流量為260/5.8=45噸。
B：低溫庫壓縮機選型：
按每天降溫18小時計算，機械負荷為62.6×24/18=83.5 kw
查壓縮機選型手冊， 選用開利06ER175（25 HP）低溫機組3臺，
總制冷量為28.37*3=85.11 KW。功率消耗14.25*3=42.7 KW.
選用比澤爾4N-25.2(25HP)4臺，總制冷量21.6*4=86.4 KW
總功率8.6*4=34.4 KW .
假設壓縮機耗功全部轉換為冷凝熱，則冷卻塔散量為121KW，設冷卻塔進出水溫差為5度，水的比熱為1.163W/( Kg.℃)，每噸水散熱量為1.163*5=5.8KW，水流量為121/5.8=21噸。
