冷凝器是制冷系統中的一種熱交換器，使制冷劑過熱蒸汽受冷卻凝結為液體。冷凝器的種類很多，大中型制冷設備常用的有臥式殼管式、立式殼管式、淋水式。蒸發式和空氣冷卻式冷凝器。

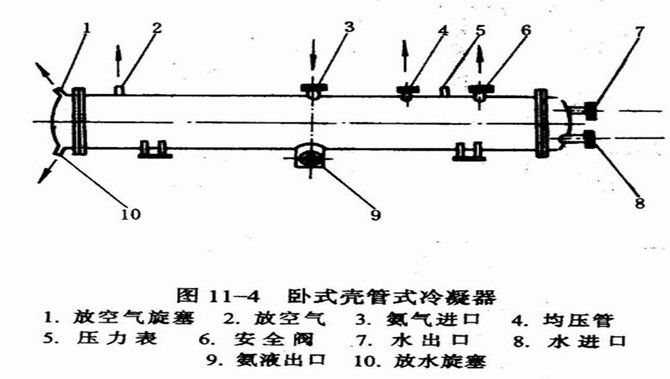

1.臥式殼管式冷凝器、臥式冷凝器的結構和組成，如圖 ll－4所示。鋼制圓柱殼體的兩端焊有端蓋，在殼內裝有一組橫臥的直管管簇。
冷凝器中冷卻水的流速一般為 0.8－1.2m/s時傳熱系數 K＝ 2.5l～3.34MJ/（m2· h·℃），單位面積熱負荷qF－12.54～14.63MJ／（m2.h)。
這種冷凝器的優點是結構緊湊、占空間高度小、傳熱系數高。缺點是清除水垢困難。

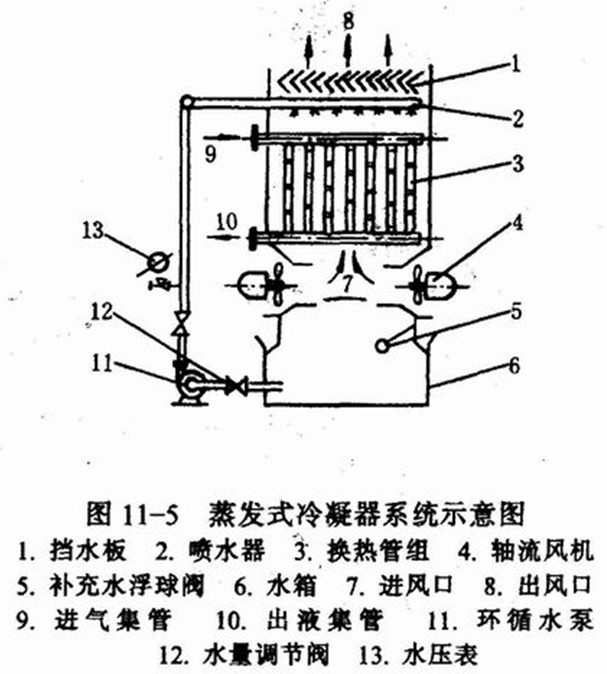

2. 蒸發式冷凝器 如圖11一5所示。由換熱管組、供水噴淋裝置和風機等組成。制冷劑蒸汽從管組上部的過氣集管。分配給每根蛇形管后與冷卻水進行熱交換，冷凝后經出波集管導至貯液器中。冷卻水噴淋在管外壁上，一部分冷卻水受熱蒸發變成水蒸汽，在風機作用下，被空氣帶走，另一部分冷卻水，沿管外壁成膜層向下流，落入水池中，利用水泵送到噴水器，如此循環流動。水池中的水量需要補充，所需水量，由水量調節閥控制。
這種冷凝器的特點是因部分冷卻水蒸發，吸收大量汽化潛熱，故消耗水量很少，僅為殼管式冷凝器的1/25～1/50,但設備與作業的費用、較大。管排間水垢難清除，水需要軟化處理。
3．淋水式冷凝器。如圖11－6所示。由貯氨器、冷卻排營和配水箱等組成。工作時冷卻水由頂部進入配水箱，經配水槽流到蛇形管的頂面，然后順著每層排營的外表面成膜層流下，部分水蒸發，其余落入水池中，通過冷卻后再循環使用。氨氣自排管底部進入管內．沿管上升時遇冷而冷凝，流入貯氨器中。這種冷凝器的優點是結構簡單，工作安全。對水質要求不嚴，容易清洗。缺點是金屬消耗量大，占地面積較大。
|
