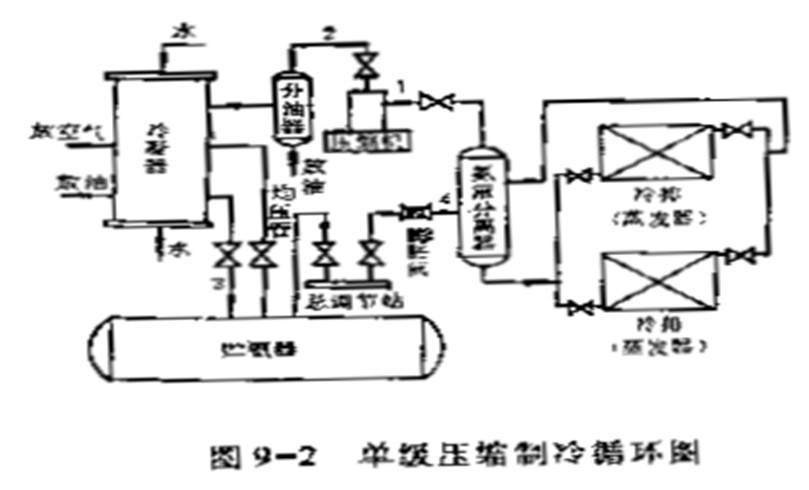

一、單級壓縮制冷系統
1、主要設備：壓縮機，冷凝器，膨脹閥，蒸發器。
2、附助設備：油分離器，空氣分離，器貯氨器，汽液分離器。

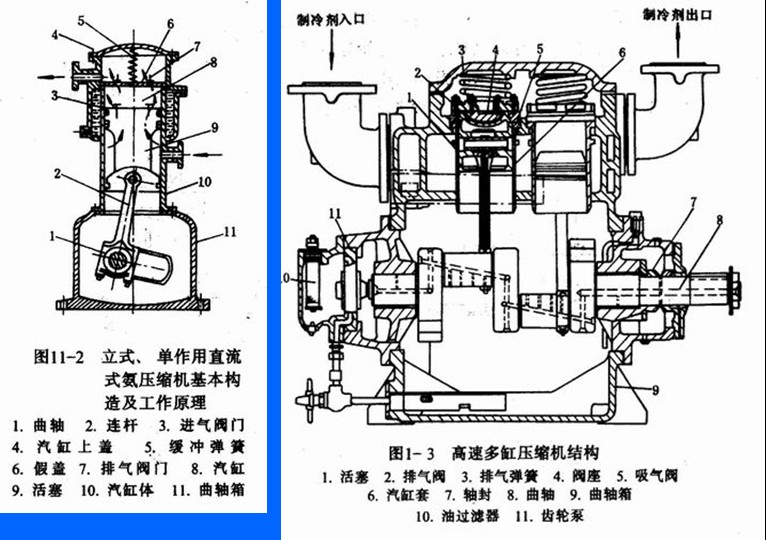

（三）工作原理、結構和特點 圖11-2所示為立式、單作用、直流式氨壓縮機工作原理圖，它主要由汽缸體、汽缸、活塞、連桿、曲軸、曲軸箱、進排氣閥們、假蓋等組成。
圖11-3所示為高速多缸制冷壓縮機結構。汽缸的配置有V、W和S型；曲軸轉速為700～2000r/min。功率為10～150kw。吸氣孔道在汽缸套凸緣上。工作時汽間借助于閥片前后的壓力差自動開啟和關閉，達到吸氣和排氣的目的。
汽缸套的外測裝有負荷控制裝置，它能使壓縮機在啟動時，關閉吸氣閥，空負荷運轉，然后頂開吸氣閥，壓縮機進入正常工作狀態；當負荷變化時，能和油分配問或電磁間配套使用，達到分段加載或卸載，調節制冷量的目的。另外這種壓縮機上還有潤滑、冷卻和傳動系統。
活塞式（往復式）制冷壓縮機的特點是結構較簡單、制造容易、適應性強、操作穩定、維護方便，故廣泛應用。
|
