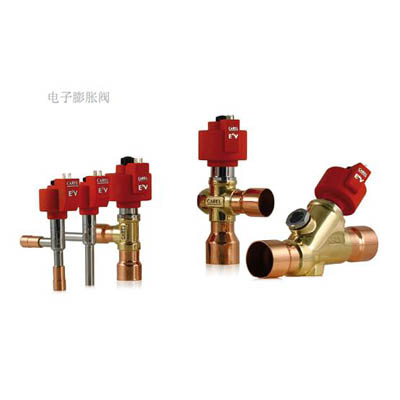

CAREL通過EXV系列電子膨脹閥和新型EVD過熱控制器，為空調和制冷設備的蒸發溫度控制提供完整集成解決方案。目前CAREL提供的電子膨脹閥制冷量最高可達1750kw。新型的一拖二型EVD驅動器可以獨立控制雙回路系統中的兩個電子膨脹閥，它是雙回路系統或單回路多功能控制（如過熱度調節和熱氣旁通）的理想解決方案。
設計數據
要使用選型表格確定閥的大小規格，必須提供下列設置數據：
a. 所使用的制冷劑類型
b. 冷凝溫度tcond, 蒸發溫度tevap (°C) = 設計飽和冷凝和飽和蒸發溫度（分別與Pcond, Pevap相對應）
c. CAP (kW) = 常規運行條件下機組的制冷量
d. ΔPH, ΔPL (bar)= 在設計條件下，低壓和高壓側中各自的壓降
e. ΔH (m)= 冷凝器和膨脹閥的高度差
f. tliq (°C)= 閥入口的液態制冷劑溫度
. 閥選型步驟
1. 確定設計的壓頭ΔPC (= Pcond – Pevap)，以bar為單位；必須使用可獲得的最小出口壓力Pcond和最大
吸氣壓力Pevap。如果，不用壓力，已經知道了飽和冷凝溫度和飽和蒸發溫度，可以在所選擇的制冷
劑所屬的選型表中，表格1中計算出ΔPC 。
2. 計算通過閥的壓差ΔPV，壓頭ΔPC (= Pcond – Pevap) 減去高壓側和低壓側中的壓降ΔPH和ΔPL，將柱壓
力考慮進去，根據下面的公式計算（ΔH的表示單位為米）
ΔPV = ΔPC - ΔPH - ΔPL + 0,1 × ΔH
注意：乘數0.1 × ΔH （為負數，如果ΔH < 3-4 m）必須加上，如果冷凝器比閥高的話，反之必須減掉。
3. 確定閥入口的液體溫度tliq，在表2中確定修正系數CF，以修正機組的名義制冷量。如果沒有更精確的
信息，則假定tliq =tcond – 5°C
4. 制冷量CAP乘與系數CF得到閥的額定值
5. 在表3中，確定與壓差相關的格，最接近于在第2點中計算出來的ΔPV。根據飽和蒸發溫度tevap確定閥的 型號，這個閥的制冷量將比上面計算出來的額定值高。 |
