什么是蒸發器：冷庫等制冷設備用的蒸發器是一種間壁式熱交換設備。冷庫蒸發器分類

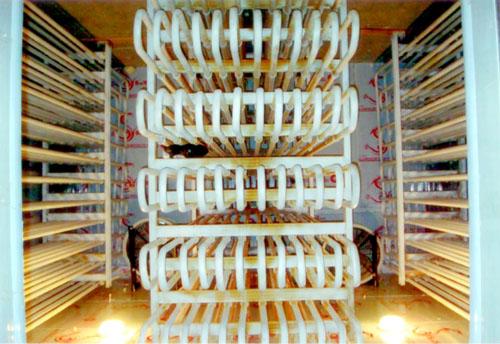

冷庫蒸發器圖片
低溫低壓的液態制冷劑在蒸發器傳熱壁的一側氣化吸熱，從而使傳熱壁另一側的介質被冷卻。被冷卻的介質通常是水或空氣，因此蒸發器可分為兩大類：
1.冷卻液體（水或鹽水）的蒸發器：這種蒸發器又可分為臥式殼管式蒸發器（制冷劑在管外蒸發的為滿液式，制冷劑在管內蒸發的稱干式），和立管式冷水箱。
2.冷卻空氣的蒸發器：冷庫蒸發器就是這種類型。可分為兩大類：一類是空氣做自然對流的蒸發冷庫排管，如廣泛使用于冷庫的墻排管、頂排管，一般是做成立管式、單排蛇管、雙排蛇管、雙排U形管或四排U形管式等型式；
另一類是空氣被強制流動的冷風機，冷庫蒸發器使用的冷風機是做成箱體型式，空調中使用的通常系做成帶肋片的管簇，在這種的冷庫蒸發器中，制冷劑靠壓差、液體的重力或液泵產生的壓頭在管內流動，因為被冷卻的介質是空氣，空氣側的放熱系數很低，所以蒸發器的傳熱系數也很低。為了提高傳熱性能，往往是采取增大傳熱溫差、傳熱管加肋片或增大空氣流速等措施來達到目的。

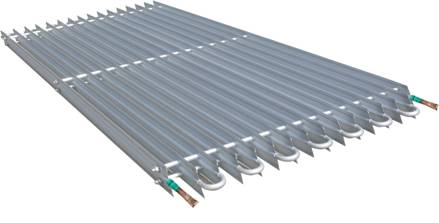

冷庫蒸發器之鋁排管簡介
根據熱力學冷庫蒸發器的換熱面積等于換熱量除以換熱系數，那么冷庫采用鋁排管作為蒸發器那么冷庫的蒸發器的換熱面積就要小5倍這樣一來不僅節省了冷庫蒸發的采購成本而且也大大的減少了冷庫蒸發器的吊裝與承重工作量。
由于鋁排管換熱系數的減小也使冷庫蒸發器的總容積減小，從而減少冷庫工程的制冷劑的沖注量也減少了，從而大大的減少了冷庫的一次投資。
鋁排管應用于冷庫當中，具有以下優點：
1、換熱系數大，減少了冷庫蒸發器的換熱面積。
2、減少了制冷系統制冷劑的沖注量。
3、減少了吊裝承重工作量和投資。
4、鋁排管用不生銹，達到了環保效果。
5、具有更好的熱力性，最低極限溫度使用溫度達到比較低的水平。
6、使用鋁排管，能提高系統的清潔度，保證制冷系統溫度運行。

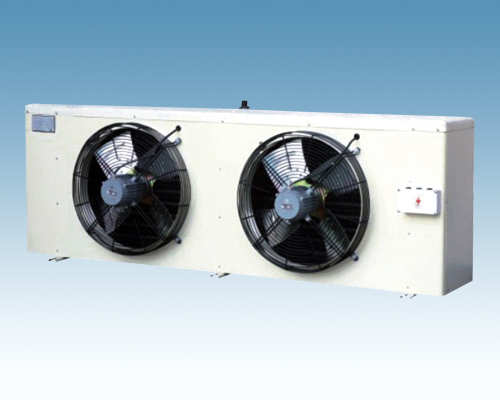

冷庫蒸發器之冷風機簡介
冷風機是冷庫蒸發器的一種，冷風機的作用是將來做冷庫熱力膨脹閥的低溫低壓的飽和制冷劑通過冷風機與被冷卻介質發生熱交換將飽和制冷進行氣化并且帶走冷庫內熱量的換熱設備。冷庫冷風機主要由冷卻換熱排管、軸流風機、分液器、容霜裝置、接水盤等5大重要部件組成。來自冷庫冷凝器的高壓常溫液態制冷劑經熱力膨脹閥節流后直接進入冷庫冷風機的分液器進行均勻分液后送入換熱排管進行氣化吸熱。而冷庫冷風機的軸流風機則負責將冷庫冷風機和冷庫內的空氣進行強制對流循環達到冷庫制冷的目的。
由于冷庫蒸發器外表的溫度低于0℃，隨著制冷時間的增加冷庫冷風機外表面會出現霜層，產生這些霜層后不僅嚴重影響冷庫冷風機的換熱系數還會導致冷庫冷風機循環風量的大大減少。這樣以來就會嚴重影響冷庫冷風機的換熱量，是冷庫設備的運轉性能嚴重下降。為了保證冷庫冷風機有良好的換熱性能，就必須對冷庫冷風機進行融霜工作。目前冷庫冷風機最常見的融霜方式為電熱融霜。電熱融霜具有融霜徹底、能實現自動控制等眾多優點收到很多小型冷庫、醫藥冷庫、蔬菜冷庫工程的青瞇。
冷風機外殼一般采用噴塑鐵板、食品級不銹鋼板或壓花鋁板制作，冷風機具有換熱量大、方便簡潔，高度防腐，外形美觀等諸多優點，冷風機換熱盤管一般采用內螺紋換熱銅管經過液壓脹管機將換熱銅管和鋁翅片緊密接觸，從而減小了接觸間距達到提高換熱系數。
冷風機生產好后都經過嚴格的去污流程以保證質量系統的潔凈性，冷風機均采用高效外轉子電機，該結構的電機具有風量大、風速高、使用壽命長的優點，冷風機應該能按不同需要安裝防爆電機等。
冷庫冷風機安裝注意事項：
1、冷庫冷風機的背部與冷庫保溫板的距離最少為300MM，這樣有利于冷庫內空氣循環和方便將來檢修。
2、冷庫冷風機回氣口要設置U型回油彎，方便冷凍油返回冷庫壓縮機。
3、冷庫冷風機的出水管要要設置U型彎形成液封，避免庫內外空氣流通。
冷風機一般要求必須具有以下性能特點：
1、防生銹：采用食品級不銹鋼。
2、冷風機的制冷量足夠保障。
3、進行去污處理，保證系統的潔凈度。
4、產品出廠全部包氮處理，使用安全。
